Är högprecisionstemperaturkontroll den felande länken för att uppnå koldioxidneutral tillverkning?

Intelligent med hög precision temperaturreglerare representerar konvergensen av avancerad styrteelleri, inbäddad beräkning och adaptiv avkänning till ett enda industriellt instrument. Där konventionella termostater håller ett börvärde inom plus eller minus flera grader, bibehåller intelligenta styrenheter processtemperaturer inom bråkdelar av en grad genom att kontinuerligt modellera det termiska systemet, förutsäga laststörningar och justera uteffekten innan avvikelsen blir mätbar.

Definiera precision och intelligens i temperaturkontroll

Ordet precision i temperaturkontroll har en specifik teknisk betydelse som skiljer det från noggrannhet. Noggrannhet beskriver hur nära och mätning är det sanna värdet. Precision beskriver repeterbarheten för mätningen och, i förlängningen, repeterbarheten för den kontrollerade variabeln. En temperaturregulatillr med hög precision kan ha en absolut noggrannhet på plus eller minus 0,5 klass C samtidigt som man upprätthåller en kontrollerad process inuti plus eller minus 0,05 grader C av börvärdet en gång stabiliserat, eftersom precisionen bestäms av kontrollalgoritmens upplösning och känslighet snarare än sensorns kalibreringsförskjutning enbart.

Intelligens i detta sammanhang avser regulatillrns förmåga att anpassa sitt beteende baserat på observerad processdynamik snarare än att helt förlita sig på parametrar som ställs in under driftsättningen. En PID-regulator med snabba parametrar som appliceras på en process vars termiska belastning varierar avsevärt med produktionshastighet, omgivningstemperatur eller materialegenskaper ger konsekventa resultat endast under de specifika förhållanden som de har ställts i för. En intelligent styrenhet identifierar när dessa förhållanden har förändrats och justerar sin interna modell därefter, och bibehåller precisionen över ett bredare operativt område.

Kombinationen av dessa två egenskaper definierar den intelligenta temperaturregulatorn med hög precision som en distinkt instrumentklass, som upptar prestandanivån ovanför standard PID-regulatorer och under helt anpassade modellförutsägande styrsystem som konstrueras för specifika storskaliga industriella processer.

Kontrollalgoritmer: Från PID till modellförutsägande intelligens

Klassisk PID-kontroll och dess begränsningar

Proportionell-integral-derivatstyrning är den grundläggande algoritmen i industriell temperaturreglering. Styrenheten beräknar en utsignal baserat på tre termer: det proportionella svaret på aktuellt fel, det integrerade svaret på ackumulerat historiskt fel och det derivativa svaret på felförändringshastigheten.

När den är korrekt inställd för en stabil, välkarakteriserad termisk process, levererar PID-kontroll med börvärdesspårning och störningsavvisning. Dess begränsning är att förstärkningarna Kp, Ki och Kd är optimerade för en specifik driftpunkt och försämras i prestanda när processdynamiken förändras. Termisk processer med varierande värmebelastningar, ändrad termisk massa eller icke-linjär värmeöverföringsbeteende exponerar denna begränsning tydligt: ​​de vinster som ger en tät kontroll vid 50 % belastning kan orsaka svängning eller trög respons vid 80 % belastning.

Algoritmer för automatisk inställning

Automatisk justering, tillgänglig i de flesta moderna intelligenta temperaturregulatorer, tar det med idrifttagningsbördan med manuell PID-inställning. Regulator applicerar ett kontrollerat steg eller relästörning på processen, mäter det uppnådda temperatursvaret och beräknar Ziegler-Nichols eller IMC-baserade förstärkningsparametrar från den observerade processtidskonstanten, dödtiden och stationär förstärkning. En välimplementerad auto-tune-procedur konvergerar på användbara parametrar inom en till tre störningscykler, som allmänt slutförs på minuter med snabb termisk dynamik och under en timme för industriella tillfällen.

Autotuningsbegränsningen är att den karakteriserar processen vid en enda arbetspunkt och under de specifika belastningsförhållanden som finns under inställningssekvensen. En styrenhet som automatiskt ställs in vid start med en tom processkammare kommer att vara felaktig när den arbetar med full belastning, eftersom den termiska dynamiken i en tom och laddad kammare skiljer sig väsentligt.

Adaptiv och självjusterande kontroll

Adaptiv kontroll utökar automatisk inställning från en gångsändelse för driftsättning till en kontinuerlig bakgrundsprocess. Styrenheten upprätthåller en löpande modell av processöverföringsfunktionen, och uppdaterar sina förstärkningsuppskattningar när nya in- och utdata ackumuleras under normal drift. När den uppskattade modellen avviker från PID:s implicita modell med snabb parameter, justerar styrenheten sina förstärkningar för att kompensera. Denna kontinuerliga anpassning tillåter en enda styrenhet att bibehålla hög precision över varierande belastningsförhållanden, termiska massaförändringar och gradvis processförsämring utan manuell ingripande.

Fuzzy Logic Integration

Fuzzy logic controllers översätter operatörens erfarenhet till matematiska regler som styr kontrollutdata. Istället för att beräkna en exakt algebraisk utdata, utvärderar en luddig styrenhet det aktuella felet och felfrekvensen mot en uppsättning språkliga regler såsom "om felet är stort positivt och felfrekvensen är positiv, då är utmatningen maximalt positiv" och producerar en defuzzifierad utsignal. Fuzzy logic är särskilt effektiv i icke-linjära termiska processer där klassisk PID-inställning ger goda resultat i vissa regioner av driftenveloppen och dåliga resultat i andra, eftersom fuzzy regler kan koda olika responsbeteenden för olika operationsregioner samtidigt.

Modellförutsägande kontroll i intelligenta styrenheter

Modellförutsägande styrning, historiskt sett och teknik reserverad för storskaliga distribuerade styrsystem med dedikerad datorinfrastruktur, har miniatyriserats till inbäddad form i avancerade intelligenta temperaturregulatorer. En MPC-baserad styrenhet löser ett optimeringsproblem vid varje styrintervall och beräknar sekvenser av framtida utgångar som kommer att driva den förutsagda processbanan närmast börvärdet över en definierad prediktionshorisont. Denna framåtblickande beräkning tillåter styrenheten att förutse processens termiska tröghet och påbörja korrigerande åtgärder innan avvikelse inträffar, snarare än att reagera efter att den redan har utvecklats.

Sensorteknologier och mätprecision

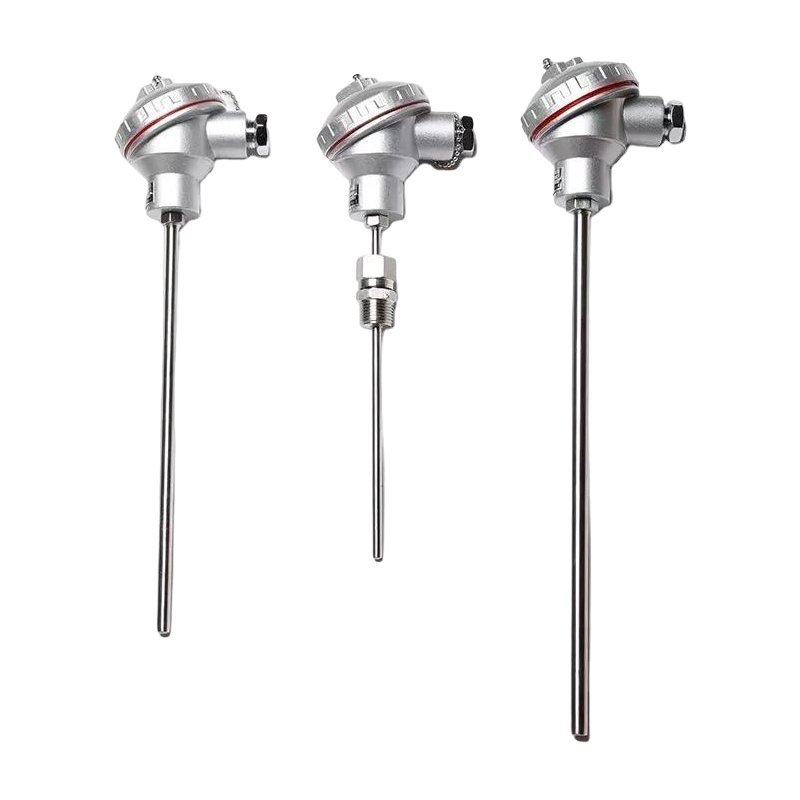

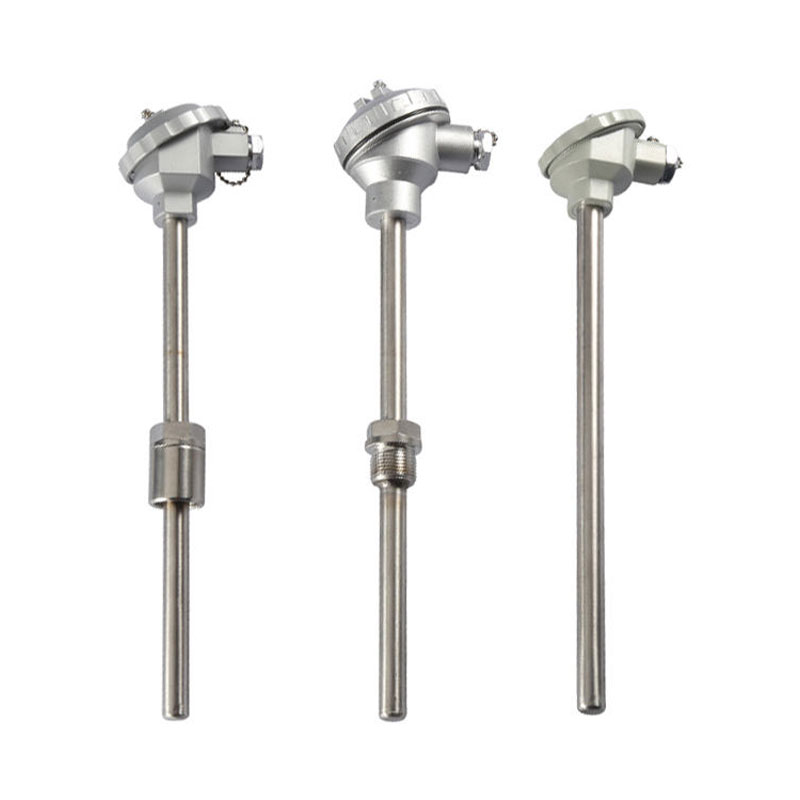

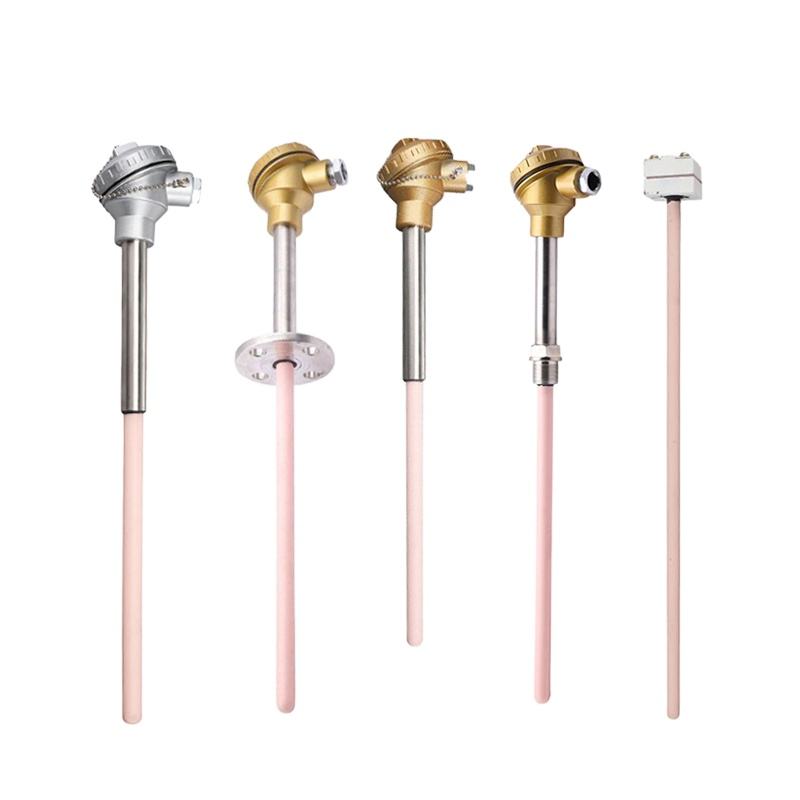

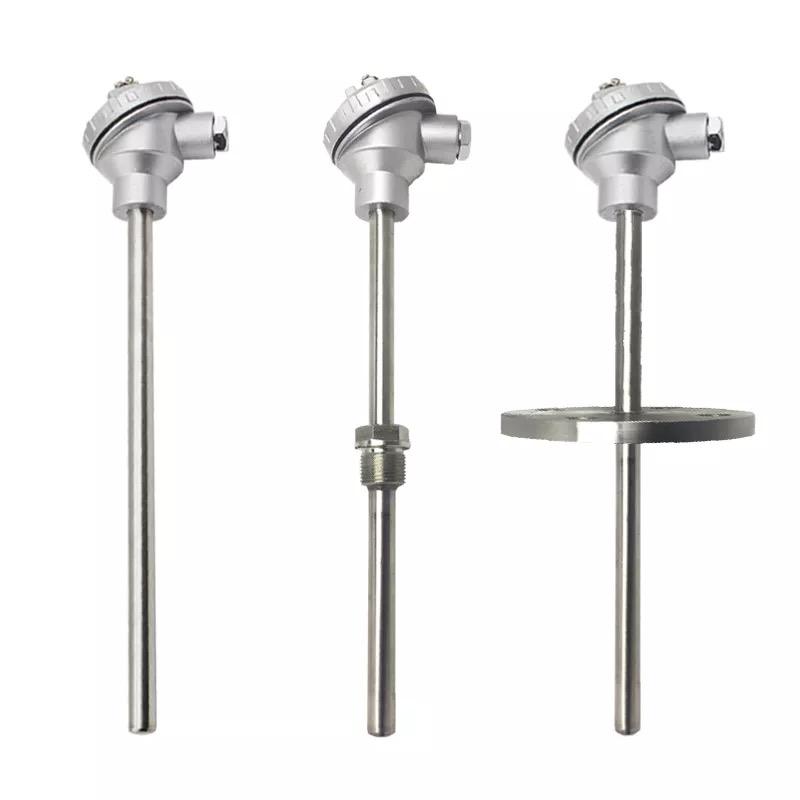

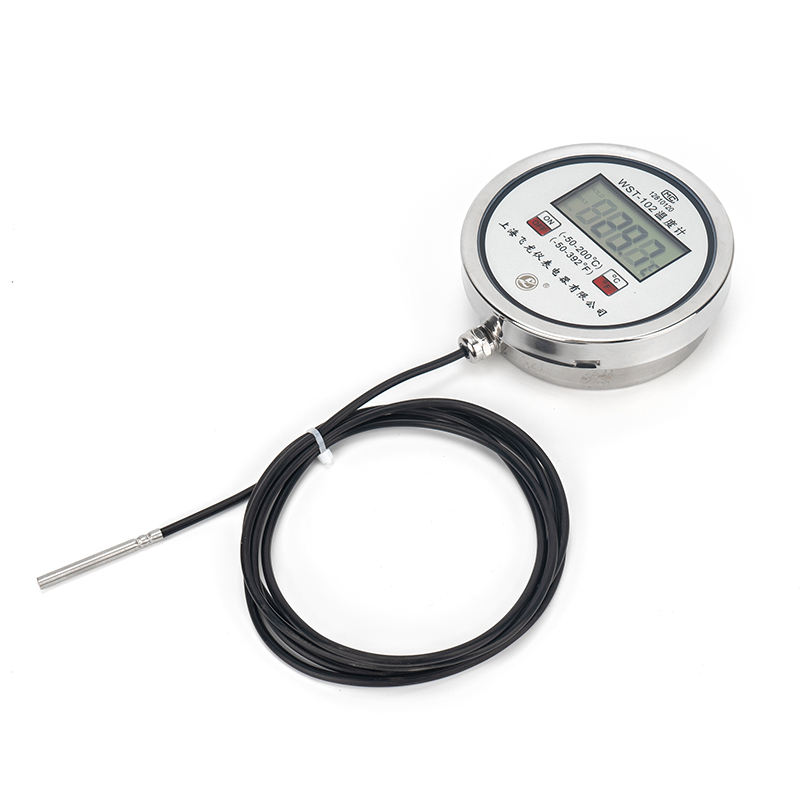

En regulators precision definierar av kvaliteten på dess mätning. Intelligenta temperaturregulatorer med hög precision är bara så exakta som sensorer som tillhandahåller processvariabela signaler, och sensorval är lika viktigt som kontrollerspecifikation för att uppnå prestanda på systemnivå.

Signalkonditionering och Cold Junction-kompensation

Intelligenta med hög precisionskontroller har flerstegssignalkonditionering som filtrerar elektriskt brus, kompenserar för temperaturdrift i kalla korsningar i termoelementingångar och tillämpar linjäriseringskorrektioner för sensorns olinjäritet. Den kalla korsningskompensationskretsen mäter temperaturen vid regulatorns ingångsplint och lägger till motsvarande spänningsoffset till termoelementets signal. I låggradiga styrenheter använder denna kompensation en enda fastpunktsuppskattning; i högprecisionsinstrument använder den en kalibrerad halvledartemperatursensor vid kopplingsplinten uppdaterad kl. 10 Hz eller snabbare att spåra omgivningstemperaturfluktuationer i kontrollpanelen som annars skulle introducera mätfel under omgivande cykling.

Mätupplösning och analog-till-digital växling

Den interna upplösningen hos en temperaturregulators analog-till-digital-omvandlare bestämmer det minsta temperatursteg som den kan representera och svara på. Standard industriella kontroller använder 12-bitars or 14-bitars ADC:er, ger 4 096 eller 16 384 diskreta nivåer över ingångsområdet. Högprecisionskontroller distribueras 16-bitars to 24-bitars ADC:er med översampling och digital filtrering, som uppnår effektiva upplösningar på 0,01 grader C eller finare över hela driftområdet. Denna upplösningsfördel gör direkt de snäva kontrollbanden som kräver högprecisionstillämpningar.

Utgångstyper och aktiveringsmetoder

Precisionen hos en temperaturregulator beräknad uteffekt är meningslös om inte aktiveringssystemet kan leverera den till processen med motsvarande upplösning. Intelligenta styrenheter med hög precision stöder utgångslägen som sträcker sig över enkel på/av-växling till kontinuerlig variabel analog styrning.

Industriella tillämpningar som kräver intelligent styrning med hög precision

Läkemedel och biovetenskap

FDA 21 CFR Part 11 och EU GMP Annex 11 kräver att elektroniska register och elektroniska signaturer i farmaceutiska tillverkningsprocesser är pålitliga, tillförlitliga och likvärdiga med pappersdokument. Intelligenta högprecisionstemperaturregulatorer som används vid lyofilisering, autoklavsterilisering och syntes av aktiva farmaceutiska ingredienser måste generera revisionsspår, stödja elektroniska batch-poster och visa kalibreringsspårbarhet till nationella standarder. Kontrollanter som är certifierade för läkemedelsanvändning omfattar 21 CFR Part 11-kompatibel dataloggning, rollbaserad åtkomstkontroll med elektronisk signaturfunktion och kalibreringsposter som utför regulatoriska inspektionskrav.

Semiconductor Wafer Processing

Epitaxiell avsättning, oxidationsugnar och snabba termiska bearbetningssystem i halvledartillverkning arbetar vid temperaturlikformigheter mätt i bråkdelar av en grad över 300 mm wafers. Diffusionskoefficienter för dopningsmedel, oxidtillväxthastigheter och filmstökiometri är exponentiella funktioner för absolut temperatur, vilket betyder att små temperaturjämnheter direkt översätts till enhetens parametriska variation över skivan. Intelligenta högprecisionskontroller i denna applikation hanterar interaktioner mellan zoner i ugnar med flera zoner, kompenserar för kyleffekter av gasflödet och upprätthållare temperaturprofiler med ramphastigheter som styrs till plus eller minus 0,1 grader C per minut under kritiska deponeringsfaser.

Plastbearbetning

Likformighet i formsprutningscylinderns temperatur avgör direkt delens dimensionsstabilitet, ytfinish och mekaniska egenskaper. A 5 grader C variation i smälttemperatur ändrar smältviskositeten med en betydelsefull procentandel för många tekniska termoplaster, förändrar fyllnadsdynamiken, packningstryckkraven och slutligen en del skevhet. Intelligenta högprecisionskontroller på formsprutningsmaskiner hanterar flera cylinderzoner med individuella sensorgångar, interaktionskompensation för korszoner och materialspecifika temperaturprofilbibliotek som laddas automatiskt när en materialändring registreras i maskinens mottagningssystem.

Kommunikationsgränssnitt och systemintegration

Industriella fältbuss- och Ethernetprotokoll

Moderna intelligenta temperaturregulatorer med hög precision är nätverksnoder såväl som fristående instrument. Kommunikationsförmågan avgör hur effektivt regulatorn integreras i en anläggnings övervaknings- och datainsamlingsinfrastruktur. De dominerande industriella kommunikationsprotokollen som stöds av ledande styrenhetstillverkare inkluderar Modbus RTU och TCP/IP, PROFIBUS DP, PROFINET, EtherNet/IP, DeviceNet och CANopen. Valet beror på den fältbussarkitektur som redan används i anläggningen: eftermontering av en ny styrenhet i ett befintligt PROFIBUS-nätverk kräver PROFIBUS-kapacitet oavsett andra specifikationshänsyn.

OPC UA och industriell IoT-anslutning

OPC Unified Architecture har blivit den föredragna datautbytesstandarden för industriell IoT-integration, och ersätter den tidigare OPC DA-standarden med en plattformsoberoende, tjänsteorienterad arkitektur. Intelligenta högprecisionstemperaturregulatorer med inbyggd OPC UA-serverkapacitetsexponerar processvariabler, börvärden, larmtillstånd och historiska data som strukturerade informationsobjekt tillgängliga för SCADA-system, MES-plattformar och molnanalystjänster utan anpassade mellanprogramvara. Denna anslutning möjliggör centraliserad prestandaövervakning över dussintals eller hundratals temperaturkontroll eller samtidigt, med automatisk varningsgenerering när någon loops precisionsmått försämras utanför definitionen av processkapacitetsgränser.

Dataloggning och processanalys

Inbyggd dataloggning i intelligenta styrenheter med hög precision fångar tidsstämplade register över processvariabler, börvärden, utsignaler och larmtillstånd vid konfigurerbara samplingsintervall ner till 100 ms . Denna interna logg tjänar omedelbara diagnostiska syften: granskning av den lagrade trenden under eller efter en processexkursion avslöjar om en avvikelse härrörde från en börvärdesändring, en laststörning, en sensorfel eller en begränsning av regulatorns utgång. För efterlevnadstillämpningar tillhandahåller samma logg den kontinuerliga temperaturregistrering som tillsynsmyndigheter kräver bevis på processkontroll under varje produktionssats.

Larmhantering och säkerhetsfunktioner

Precisionstemperaturkontroll och processsäkerhet är komplementära krav i alla industriella tillämpningar. Intelligenta temperaturregulatorer med hög precision implementerar skiktade larmarkitekturer som skiljer mellan processavvikelsevarningar, utrustningsfellarm och säkerhetsavstängningsförhållanden, med oberoende hårdvaruutgångar för varje nivå.

Standarder för kalibrering, spårbarhet och metrologi

En intelligent temperaturregulator med hög precision som används i en reglerad tillverkningsmiljö måste visa kalibreringsspårbarhet till nationella eller internationella mätstandarder. Spårbarhet innebär att regulatorns mätning kan kopplas till en nationell mätstandard genom en obruten kedja av kalibrering, var och en med dokumentad osäkerhet.

1. Primär standardreferens

   Nationella metrologiinstitut som NIST, PTB och NPL upprätthåller primära temperaturstandarder baserade på International Temperature Scale från 1990 (ITS-90), definierade av fixpunktsceller vid fasövergångstemperaturer av rena material inklusive trippelpunkten för vatten vid exakt 0,01 grader C och fryspunkten för silver vid 961,78 grader C.

2. Sekundära referensstandarder

   Ackrediterade kalibreringslaboratorier upprätthåller platinaresistanstermometrar som är kalibrerade mot primära standarder. Dessa sekundära standarder har UKAS, A2LA eller motsvarande ackreditering och definieras mätsäkerhet, generella 0,01 till 0,05 grader C beroende på temperaturområde.

3. Fungerande standardkalibrering

   Temperaturregulatorn och dess tillhörande sensor är kalibrerad mot den sekundära referensstandarden vid flera temperaturpunkter som spänner över driftområdet. Kalibreringscertifikatet registrerar uppmätta fel och utökad säkerhet vid varje punkt med en täckningsfaktor som är lika med 2 för 95 % konfidensnivå.

4. Verifiering under drift

   Under normal produktionsdrift bekräftar jämförelsekontroller mot en bärbar referensstandard vid en enda representativ temperatur att regulatorn inte har avvikit utanför sitt tillåtna felband. Fullständiga flerpunkter omkalibrering utförs med intervall som bestäms av styrenhetens observerade drifthastighet och processtolerans för mätosäkerhet.

5. Kalibreringsintervall bestämning

   Konservativa initiala intervall på sex månader reduceras eller förlängs baserat på regulatorns historiska kalibreringsdata. Om flera på varandra följande kalibreringar visar drift väl inom toleransbandet, kan intervallet förlängas för att minska kalibreringskostnaderna. Om drift som närmar sig toleransgränsen observeras, förkortas intervallet och grundorsaken undersöks.

Välja en högprecisions intelligent temperaturregulator

Processkarakteriseringskrav

Effektivt regulatorval börjar med att karakterisera den termiska processen i termer av dess tidskonstant, dödtid, värmebelastningsområde, störningsprofil och erforderlig börvärdesföljningshastighet. En process med en tidskonstant på flera minuter och måttlig lastvariation betjänas väl av en adaptiv PID-regulator. En process med kort tidskonstant, stora och snabba lastförändringar och snäva toleranskrav motiverar den extra kostnaden och idrifttagningskomplexiteten hos en MPC-kapabel intelligent styrenhet.

Regelverk och dokumentationskrav

Läkemedels-, livsmedels-, flyg- och försvarstillämpningar ställer dokumentationskrav som går utöver prestandaspecifikationerna. Kontrollanten måste stödja anläggningens valideringsprotokoll, generera de register som krävs av det tillämpliga regelverket och tillhandahålla revisionsspårfunktion som uppfyller inspektörens förväntningar. Att bekräfta dessa funktioner före köp och testa dem under fabrikstestning av kostnaderna för eftermontering av dokumentationssystem efter installation.

Miljö- och installationsspecifikationer

Drifttemperaturintervall, luftfuktighetsstolerans, inträngningsskyddsklassificering och certifiering av elektromagnetisk kompatibilitet måste matcha installationsmiljön. Styrenheter installerade i panelkapslingar nära frekvensomriktare kräver immunitet mot ledande och utstrålade elektromagnetiska störningsdokument enligt EN 61000 eller motsvarande. Styrenheter som används i livsmedelsområden kräver IP65- eller IP67-klassade kapslingar för nedspolningsmotstånd. Installationer i riskområden kräver ATEX- eller IECEx-zoncertifiering som är lämplig för installationens gasgrupp och temperaturklass.

Nya teknologier som avancerar kategorin

Intelligenta med hög precisionstemperaturregulatorer utvecklas längs flera tekniska banor samtidigt, drivna av framsteg inom inbäddade datorer, maskininlärning och industriella anslutningsstandarder.

Edge AI-integration gör det möjligt för temperaturregulatorer att köra neurala nätverksbaserade processmodeller tränade på historiska driftdata från den specifika process som kontrolleras. Till skillnad från autotuningalgoritmer som karakteriserar processer med en enda störningstest, fångar neurala nätverksmodeller som tränas i tusentals produktionscykler olinjäriteter, säsongsbetonade omgivningstemperatureffekter och gradvisa processdriftmönster som regelbaserade adaptiva algoritmer missar. Tidiga implementeringar inom halvledar- och läkemedelstillverkning rapporterar minskningar av börvärdesavvikelsefrekvensen på 30 % till 50 % jämfört med bäst inställda konventionella adaptiva PID, med förbättringar mest uttalad under processövergångar och belastningsstörningar.

Digital tvillingintegration kopplar samman den fysiska temperaturregulatorn till en mjukvarumodell av den termiska processen som löper parallellt, kontinuerligt uppdaterad med riktiga mätdata. Den digitala tvillingen förutsäger hur processen kommer att reagera på planerade förändringar inom de exekveras, vilket gör det möjligt för operatörer att validera nya börvärdesprofiler, sista förhållanden eller materialspecifikationer i simulering innan de förbinder sig till produktionsförsök. Styrenheter med inbyggda digitala tvilling-API:er börjar dyka upp i det avancerade segmentet av marknaden, och överbryggar gapet mellan fristående instrument och integrerad processimuleringsplattform.

Trådlös sensorintegrering utökar den fysiska räckvidden för intelligenta temperaturregulatorer bortom fasta sensorplatser. Industriella trådlösa temperatursensorer som använder protokollen WirelessHART och ISA100.11a kan placeras på tidigare otillgängliga platser i processutrustning, vilket ger mätdata som rumsligt distribuerade termiska modeller kräver utan installationskostnaden och underhållsbördan av omfattande kabeldragningar. Intelligenta högprecisionskontroller med trådlös ingångskapacitet kan smälta samman data från flera distribuerade trådlösa sensorer till en enda kontrollerad variabel som representerar det rumsliga medelvärdet eller den kritiska minimitemperaturen inom processvolymen snarare än den enpunktsmätning som en snabb ansluten sensor ger.

Förutsägande underhållsfunktioner blir standard i premium intelligenta temperaturregulatorer eftersom kostnaden för inbyggd bearbetning har sjunkit till en punkt där det inte längre är en differentierande funktion. Regulatorer som kontinuerligt analyserar utgångscykeltrender, börvärdesavvikelsemönster och sensorbrusegenskaper kan upptäcka utrustningsfel under utveckling, sensordrift och värmareförsämringskostnader inom de orsakar och processtur, vilket skulle planera underhåll som eliminerar oplanerade stillstånd och tillhörande produktförluster och återvinning som gör temperaturkontrollfel i dyrproportioner,
