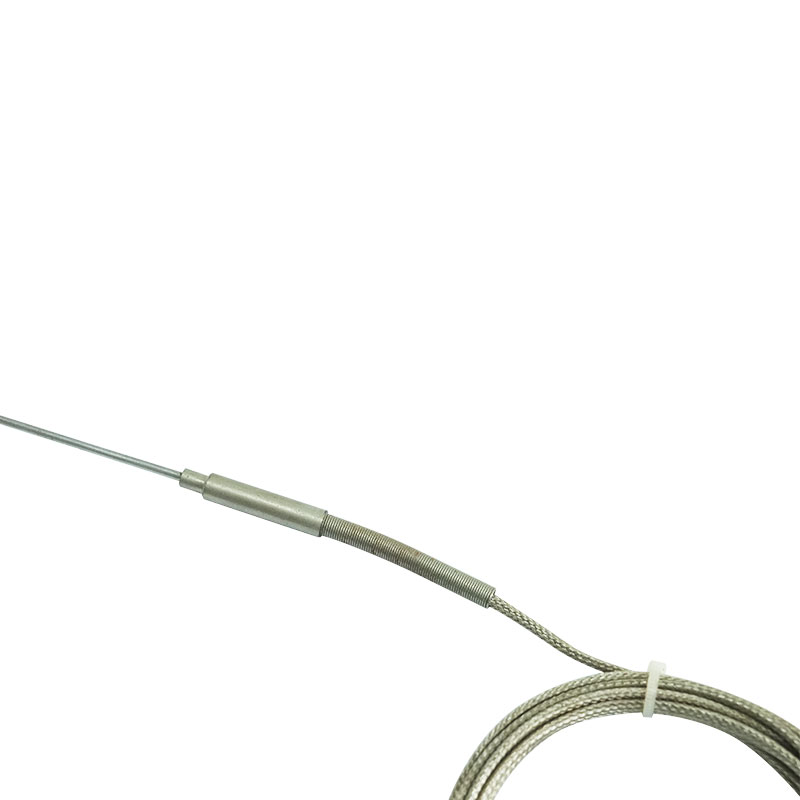

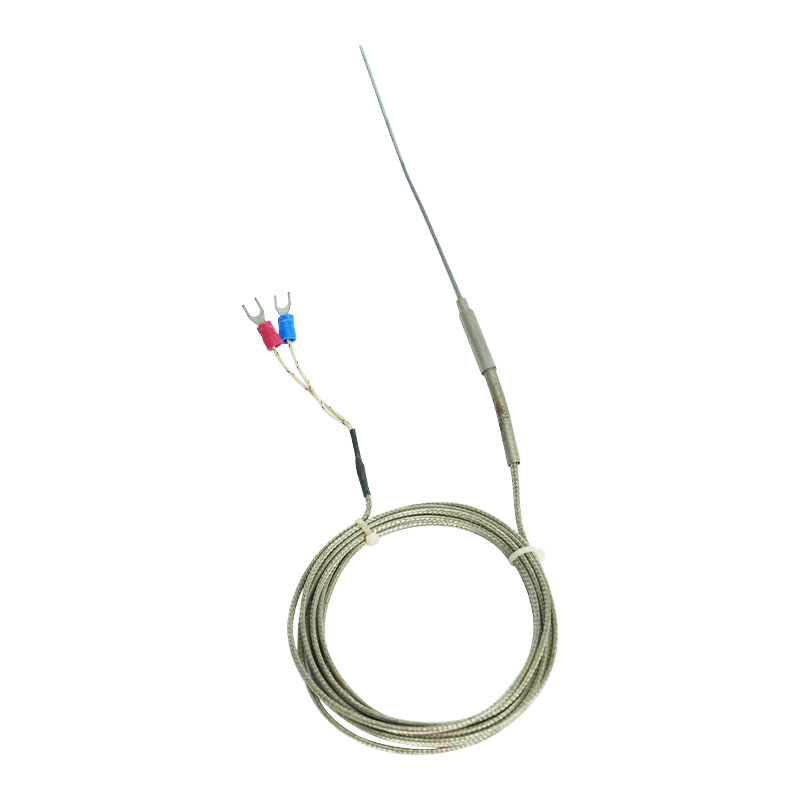

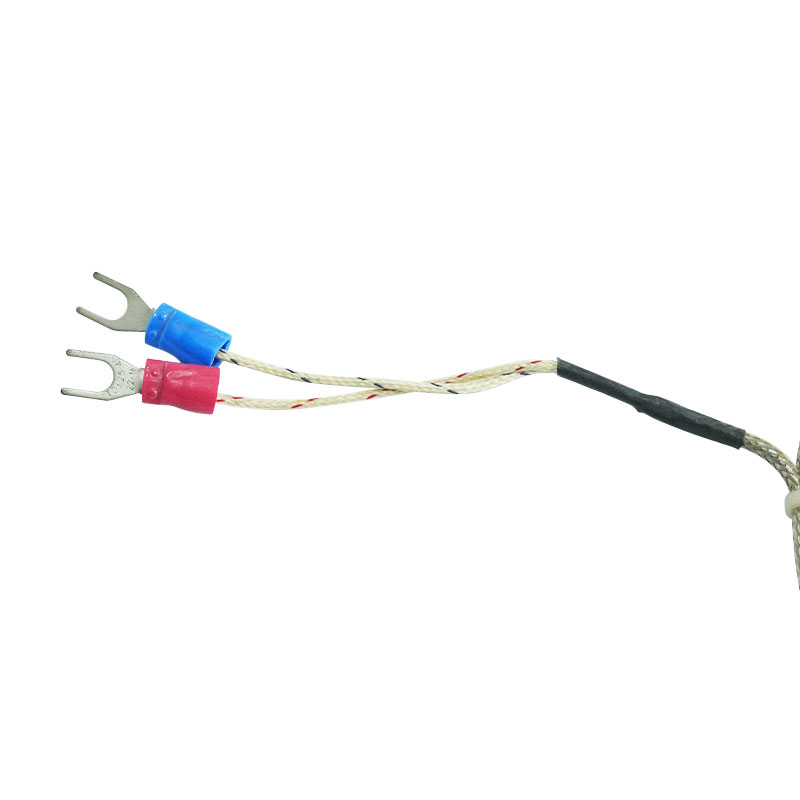

Mantlat termoelement
Mantlat termoelement
Mantlat termoelement

Mantlat termoelement

Mantlade termoelement har fördelarna med smalhet, enkel böjning, kort termisk svarstid, antivibration, temperaturbeständighet, kompressionsmotstånd robusthet, etc. Det kan användas inte bara för direkt mätning utan också för montering av termoelement som inre kärnelement för att ersätta konventionella element av porslinspärlsträngstyp. Speciellt lämplig för installation för rörledningar med smala avstånd, böjda rörledningar och speciella temperaturmätplatser där snabb respons och mikrorörelse krävs. Innehåller: Icke-fixerad enhet mantlad termoelement Mantat termoelement av bulttyp Mantat termoelement av flänstyp
Begär offert
FÖREGÅENDE：Yttermoelement i serien WRNMNÄSTA：Flerpunktsmantlad termoelement
  • Parameter
  • Kontakta oss

  • Typ, temperaturmätområde och tolerans för mantlad termoelement

    Kategori Kod Examensmärke Yttre diameter på röret (mm) Mätområde (℃) Maximal appliceringstemperatur (℃) ∆tTolerans
    1 2
    Nickal-krom--cupronickel WREK E ≥Φ3 -40-700 700 ±1,5 ℃ eller ±0,4 %t ±2,5 ℃ eller ±0,75 %t
    Nickel-kromlium--nisiloy WRNK K -40-900 950
    Ferrum-cupronickel WRJK J -40-500 600
    Guprum-cupronickel WRCK T -40-350 400
    Rhodium Platinum-Platina WRPK S Φ5-Φ8 0-1100 1300 ±1,5 ℃ i：2,5%l

    Icke-fixerad enhetsmantlad termoelement

    Typ av anslutningsbox Modellll
    Enkel typ WR□K-101
    WR□K 2 -101
    Vattentät typ WR□K-131
    WR□K 2 -131
    Snabbkopplingstyp WR□K-151
    WR□K 2 -151
    Typ av flyguttag WR□K-161
    WR□K 2 -161
    Typ av handtag WR□K-187
    WR□K 2 -187
    Typ av förlängningskabel WR□K-191
    WR□K 2 -191

    Obs:(1)WRNK-101 kan användas för att ersätta den inre kärnan av monteringstermoelementet. (2) Typ av förlängningskabel är vanligtvis ansluten med 500 mm ledningstråd, om du behöver lägga till, ange längden. (3) Mätterminalen levereras med isoleringstyp. om den behöver anslutas till skalet, ändra modellmantissan "1" till "2" och "7" till "8". till exempel ändras 131 till 132; 187 ändras till 188. (4) Se sidorna 26-28, Tabell, 6 och Fig. 35 för graderingsmärket och mätområdet. Responstid, diameter och tillgänglig längd för det mantlade termoelementet.

    Mantat termoelement av typ hylsa

    Typ av anslutningsbox Modellll
    Vattentät typ WR□K-231
    WR□K 2 -231
    WR□K-331
    WR□K 2 -331
    Snabbkopplingstyp WR□K-251
    WR□K 2 -251
    WR□K-351
    WR□K 2 -351
    Typ av flyguttag WR□K-261
    WR□K 2 -261
    WR□K-361
    WR□K 2 -361
    Typ av förlängningskabel WR□K-291
    WR□K 2 -291
    WR□K-391
    WR□K 2 -391
    Typ av förlängningskabel(stainless steel flexible tube) WR□K-291G
    WR□K 2 -291G
    WR□K-391G
    WR□K 2 -391G

    Obs: (1 ) 500 mm ledningskabel är vanligtvis ansluten till förlängningskabeltypen, om du behöver lägga till, ange längden.

    (2)Mätterminalen levereras med isoleringstyp. passform behöver ansluta med skalet; ändra modellmantissan "1" till "2" till exempel ändras 231 till 232; 291 ändras till 292.

    (3) Diametern på det mantlade termoelementet är inte mindre än 5. Den allmänna tillförseln för skruvbultar av hylsa bultar är M16×1,5 och ≤Φ4 är M12×1,5.

    (4) Det nominella trycket för den fasta hylsan är 2,5 MPa. Den rörliga hylsan har ett nominellt tryck.

    (5) Se sidorna 26 - 28, tabell, 6 och fig 35 för graderingsmärket och mätområdet. svarstid, diameter och tillgänglig längd för det mantlade termoelementet

    Mantat termoelement av typ hylsfläns

    Typ av anslutningsbox Modellll
    Vattentät typ WR□K-431
    WR□K2-431
    WR□K-531
    WR□K 2 -531
    Snabbkopplingstyp WR□K-451
    WR□K 2 -451
    WR□K-551
    WR□K 2 -551
    Typ av flyguttag WR□K-461
    WR□K 2 -461
    WR□K-561
    WR□K 2 -561
    Typ av förlängningskabel WR□K-491
    WR□K 2 -491
    WR□K-591
    WR□K 2 -591
    Typ av förlängningskabel(stainless steel flexible tube) WR□K-4911G
    WR□K 2 -4911G
    WR□K-5911G
    WR□K 2 -5911G

    Obs: (1)500 mm kabel är vanligtvis ansluten till förlängningskabel typ "S", om du behöver lägga till, vänligen ange längden separat.

    (2) Mätterminalen levereras med isoleringstyp. Om den behöver anslutas till skalet byt till exempel mantissa"1" till "2".431 ändras till 432.

    (3) Diametern på det mantlade termoelementet är inte mindre än Φ5. Den allmänna tillförseln för hylsan är Φ60 och ≤ 04 är Φ50.

    (4) Den fasta beslagets fläns nominella tryck är 2,5 MPa. Den rörliga beslagets fläns nominella tryck är normalt tryck.

    (5) Se sidorna 26 - 28, tabell 6 och fig 35 för graderingsmärket, mätområdet. Svarstid, diameter och tillgänglig längd för det mantlade termoelementet.
