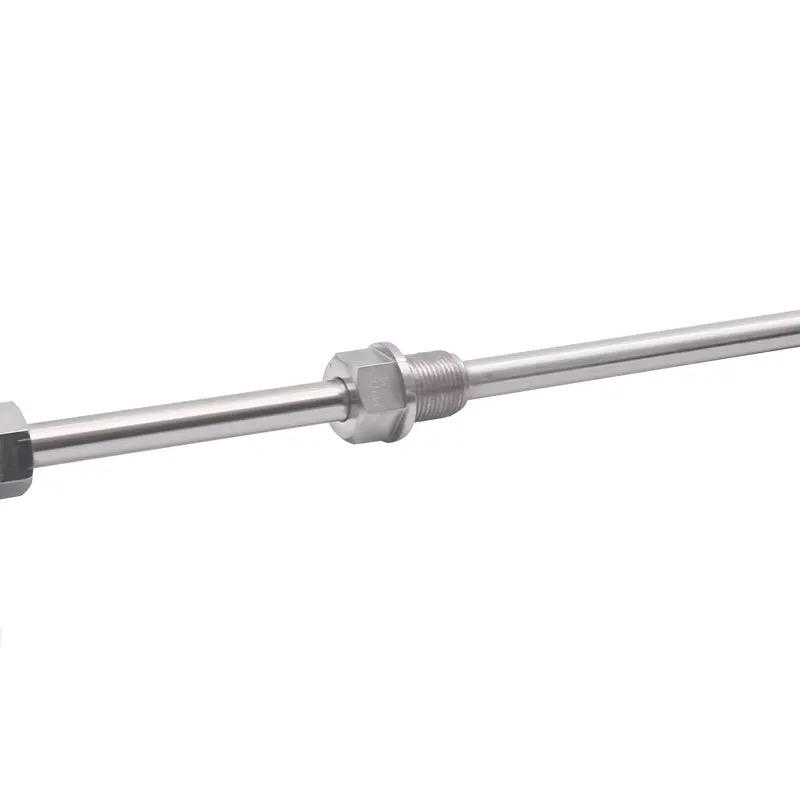

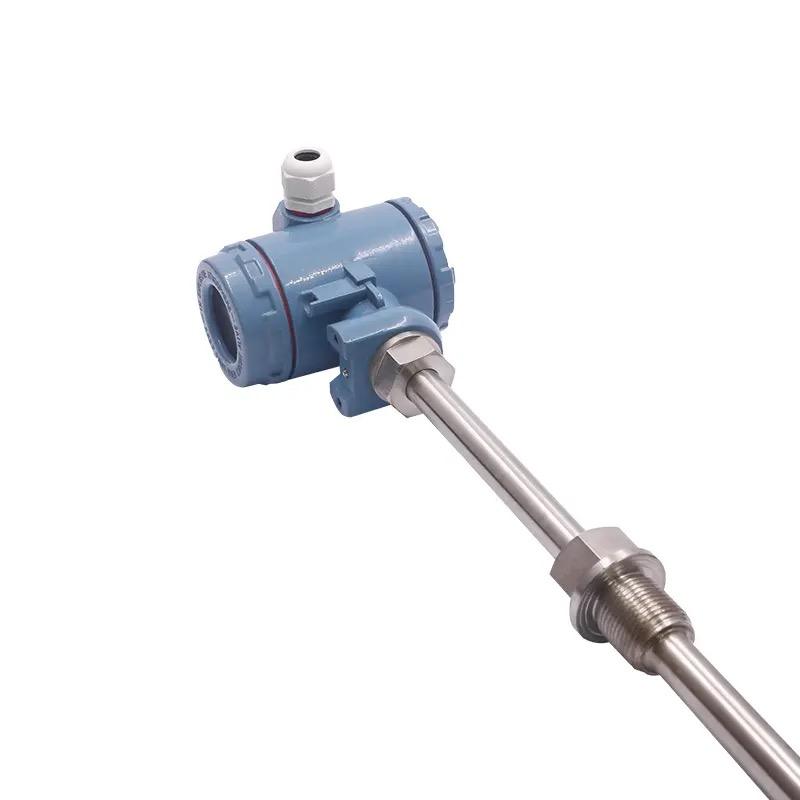

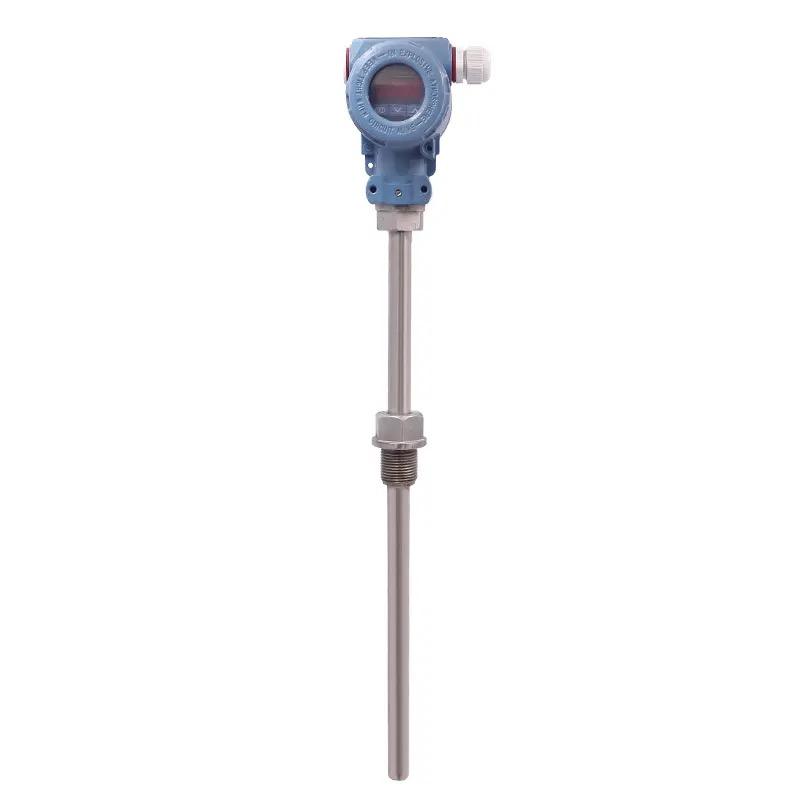

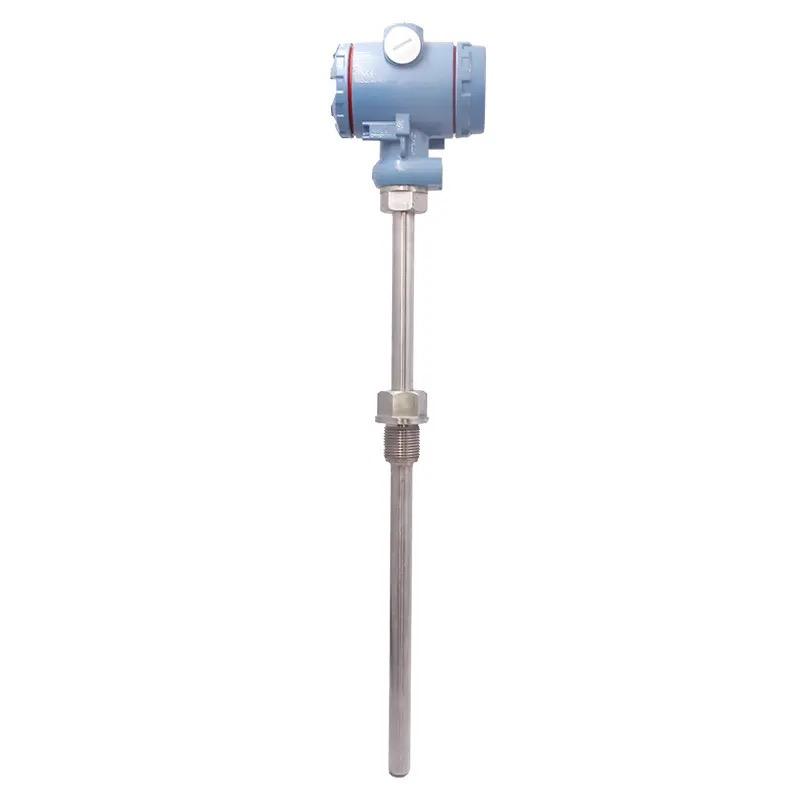

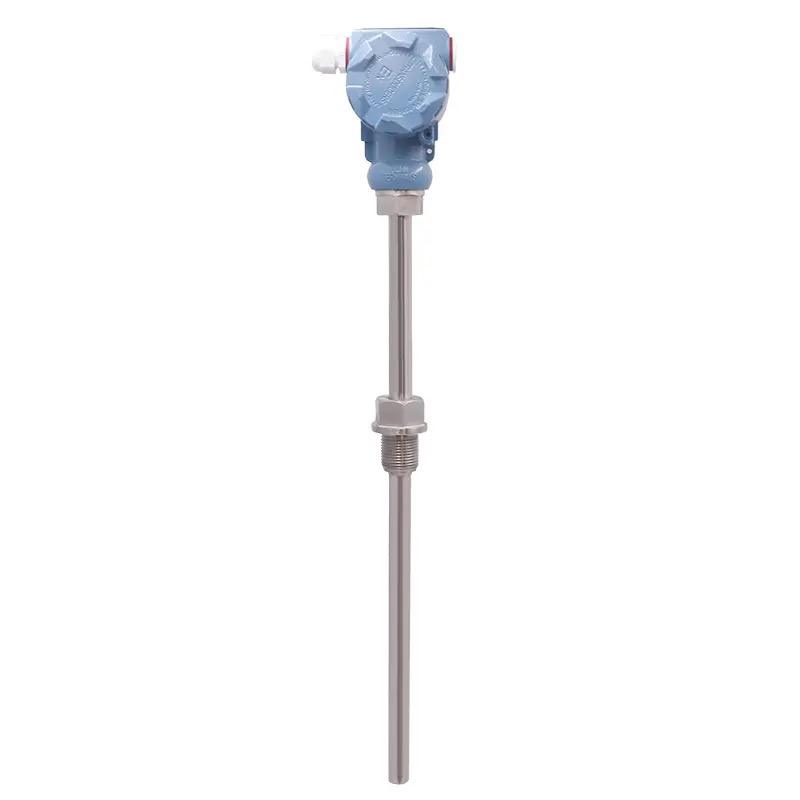

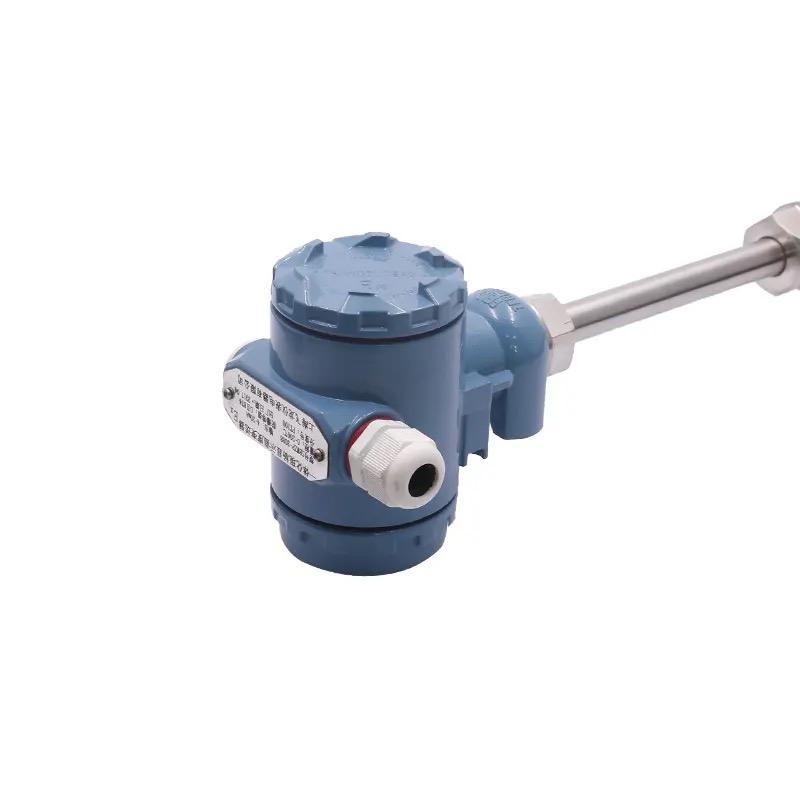

Full isolering integrerad temperatursändare

Generell integrerad temperatursändare används för signalingången för termiskt motstånd (RTD), termoelement (TC), motstånd och spänning, som kan installeras i sensorn genom PC-konfiguration. (PEOFIBUS-PA och HART-protokoll är tillgängliga). Tillämpliga platser: · Den PCP integrerade temperatursändaren kan användas för att omvandla alla typer av ingångssignaler till 4-20mA utsignaler ·Ingång Termiskt motstånd (RTD) Termoelement (TC) Motstånd (Ω) Spänning (mV) .Genom PC kan konfigurationsverktyget användas online. Egenskaper: .General PCP kan användas för alla typer av ingångssignaler .Elektrisk isolering .Tvåledarsystem och 4-20mA analog utgång .Hög noggrannhet . Signalerna för sensorskador eller kortslutningsfel kan ställas in i förväg enligt NAMUR NE 43. ·EMC ska vara i enlighet med NAMUR NE 21, CE .Explosionssäker certifiering .Utgång analog .Mätningsintervallet kan anpassas av användare

Begär offert

Drift och systemstruktur

Mätsystem

En intelligent temperatursändare är ett tvåtrådssystem med analog utgång, ingångssignaler för 2-, 3- och 4-tråds termiskt motstånd (FoTU), termoelementsignal och spänningssignal, som kan konfigureras genom ett konfigurationsverktyg,

Värmemotstånd för ingång (RTD)

Typ	Mätområde	Min. Mätområde
Pt100 Pt500 Pt1000 I enlighet med IEC 751	-200-850℃ -328-1562°F -200-250 ℃ -328-482°F -200-250 ℃ -328-482°F	10K (18°F) 10K (18°F) 10K (18°F)
Ni100 Ni500 Ni1000 I enlighet med DIN 43760	-60-180℃ -76-356°F -60-150℃ -76-302°F -60-150℃ -76-302°F	10K (18°F) 10K (18°F) 10K (18°F)
Kabeltyp	Motståndskompensation för 2-, 3- eller 4-anslutna tvåtrådsmätkabel (0-20Ω)
Motstånd hos sensorkabel	Varje kabel
Sensorström	≤0,6mA

Motståndssignal (Ω)

Typ	Mätområde	Min. Mätområde
Motstånd (Ω)	10..2000 (Ω)	100(Ω)

Termoelement (TC)

Typ	Mätområde	Min. Mätområde
B (PtRh30-PtRh6) C (W5Re-W26Re) ^[3] D (W3Re-W25Re) ^[3] E (NiCr-CuNi) J(Fe-CuNi) K (NICr-Ni) L (Fe-CuNi) ^[2] N[NiCrSi-NiSi) R(PtRh13-Pt) S(PtRh10-Pt) T(Cu-CuNi) U(Cu-CuNi) ^[2] MoRe5-MoRee41 ^[1] I enlighet med IEC 584 del 1	0-1820 ℃ 32-3308°F 0-2320℃ 32-4208°F 0-2495 ℃ 32-4523°F -200- 915 ℃ -328-1679°F -200- 1200℃ -328-2192°F -200- 1372℃ -328-2501°F -200- 900 ℃ -328-1652°F -270- 1300℃ -454-2372°F 0-1768 ℃ 32-3214°F 0-1768 ℃ 32-3214°F -200- 400℃ -328-752°F -200- 600 ℃ -328-1112°F 0-2000 ℃ 32-3632°F	500k (900°F) 500k (900°F) 500k (900°F) 50k (900°F) 50k (900°F) 50k (900°F) 50k (900°F) 50k (900°F) 500k (900°F) 500k (900°F) 50k (900°F) 50k (900°F) 500k (900°F)
Kall knutpunkt	Inre (Pt100) eller yttre (0...80 ℃), 32..176°F
Noggrannhet av kall korsning	±1k
Sensorström	30nA

Spänningssignal (mV)

Typ	Mätområde	Maximum mätområde
Millivolt (mV)	-10...100mV	5mV

ingångsutgång (analog)

Utsignal	4...20 mA.20..4 mA
Sändningsegenskaper	Temperatur, resistans och spänningslinjäritet
Maximal belastning	(V-8V)/0,025A

(1) Utan referens

(2) I enlighet med DIN 43710

(3) I enlighet med ASTM E988

Digitalt filter Grae 1	0...8s
ingångsström	≤3,5mA
Strömbegränsning	≤25mA
Tidsfördröjningsomkopplare	4s (under ström på la-3,8mA)
Svarstid	1s

Felsignal (felövervakning)

Under mätning undre gräns	Dutput ner till 3,8mA
Ovan mått övre Iirmit	Utgång upp till 20,5mA
Sensorskada Sensor kortslutning	Kan ställas in som ≤3,6mA eller ≥21,0 mA

Elanslutning

Strömförsörjning	U _b =8...35V DC Polaritetsskydd
Elektrisk isolering (ingång/utgång)	U=3,75kV AC
Tillåtet fluktuationsintervall	U≤5V (när Ub≥13V, f _max =1KH ₂ t)

Noggrannhet

Referensvillkor

Raled temperatur23℃ (73,4°F）±5K

Termiskt motstånd (RTD)

Typ	Mätnoggrannhet
Pt100,Ni100 Pt500,Ni500 Pt1000,Ni1000	0,2K eller 0,08 % 0,5 000 eller 0,20 % 0,3K eller 0,12 %

Motståndssignal (Ω)

Typ	Mätnoggrannhet	Mätområde
Motstånd	±0,1Ω eller 0,08 %	10...40Ω
Motstånd	±1,5Ω eller 0,12 %	10...2000Ω

Termoelement (TC)

Typ	Mätnoggrannhet
K, J, T, E, L, U, N, C, D S.B.R MoRe5-MoRe41	typ 0,5 k eller 0,08 % typ.1,0 k eller 0,08 % typ.2,0 k eller 0,08 %
Allecled av intern relerence end	Pt100 DIN IEC751 C1.B

Spänningssignal (mV)

Typ	Mätnoggrannhet	Mätområde
Millivolt(mv)	±20 μV eller 0,08 %	-10...10mV

Påverkas av strömförsörjning	≤±0,01 %/V med en avvikelse på 24 ^[3]	Mätområde
Påverkas av belastning	≤±0,02%/100Ω ^[3]	-10...10mV

(1)Gäller inte termoelementet.

(2) % är i förhållande till det justerbara mätområdet (max.värde).

(3)Alla ala är relaterade till det slutliga värdet av mätningen (FSD)

Temperaturförskjutning	RTD Td=±(15ppmkMax.mätområde)±50ppmKFörinställt mätområde)∆θTermiskt motstånd Pt100 Td=±(15ppmk(Slutvärde för mätning 200) 50ppm/KFörinställt mätområde)∆θ Termoelement(TC) Td=±(50 ppmKMax. mätområde 50ppm/KFörinställt mätområde)*∆θ ∆θ=Värdet på omgivningstemperaturen avviker från reterenstemperaturen
Långsiktig stabilitet	≤0,1 000/år[1] eller ≤0,05 %/år[1][2]

Installationsskick

Installationsvinkel	Ingen begränsning
Installationsområde	Vattentät kopplingsdosa eller explosionsskyddad kopplingsdosa

Appliceringsvillkor Miljötillstånd

Omgivningstemperatur	-40...85℃(-40...185°F). Gäller explosionsskyddsområde
Förvaringstemperatur	-0... 100 ℃ (-40...-212°F)
Klimatklass	i enlighet med EN G0654-1, ClaasC
Kondensation	Tillstånd
ProtacLlon klass	IP 00/IP 66 Installation
Vibrationsskydd	I enlighet med IEC 60068-2-6
Elektromagnetisk kompatibilitet	Anti-EMI och anti-EMl utstrålad emission i enlighet med EN 61326-1 och NAMUR NE 21

Mekanisk struktur

Welghl	= 40 g
Material	Hölje: PC, plast eller polyester
Terminal	kabel max,1,75 mm2(0,0027 in2)

Display och operativsystem Fjärrstyrning

Konfigurationsverktyg	Speciellt konfigurationsverktyg
Konfigurationsprogramvara	PC-operativprogramvara (Reaowin 2o00 ]
interlace	PC-gränssnitt anslutet med kabel TTL-l-RS 232 med stickpropp
Konfigurationsparameter	Sensortyp, anslutningstyp och teknisk enhet (C/F mätområde, intern/extern kallövergångskompensation, kabelresistanskompensation vid mätning av tvåtrådssystem, feltillstånd, utsignalen (4...20/20...4 mA), digitalt filter (fukt), uttag, mätpunktsmärke (8 tecken) och analog utgång.
