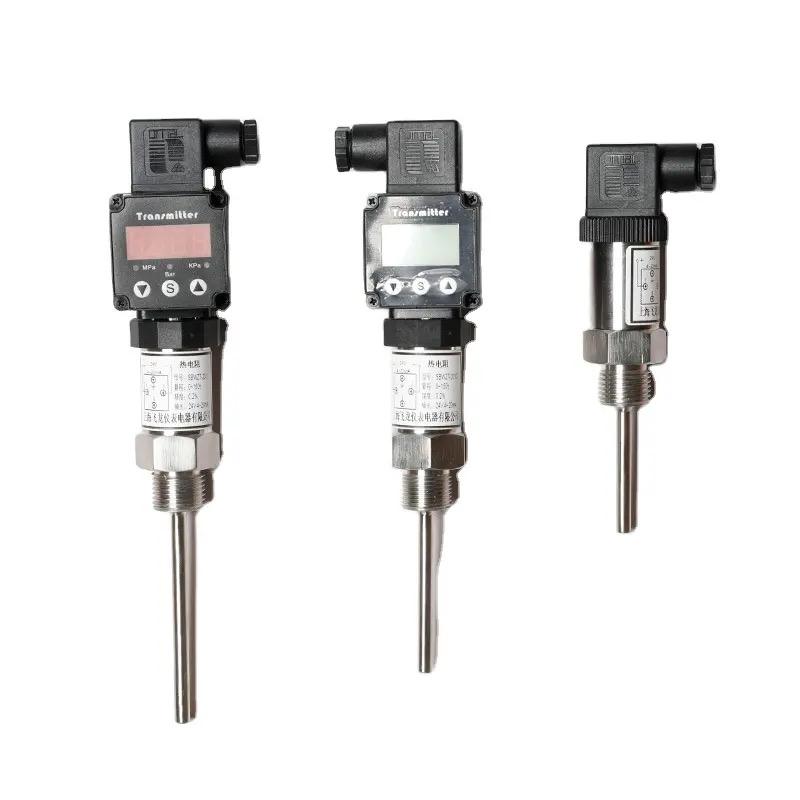

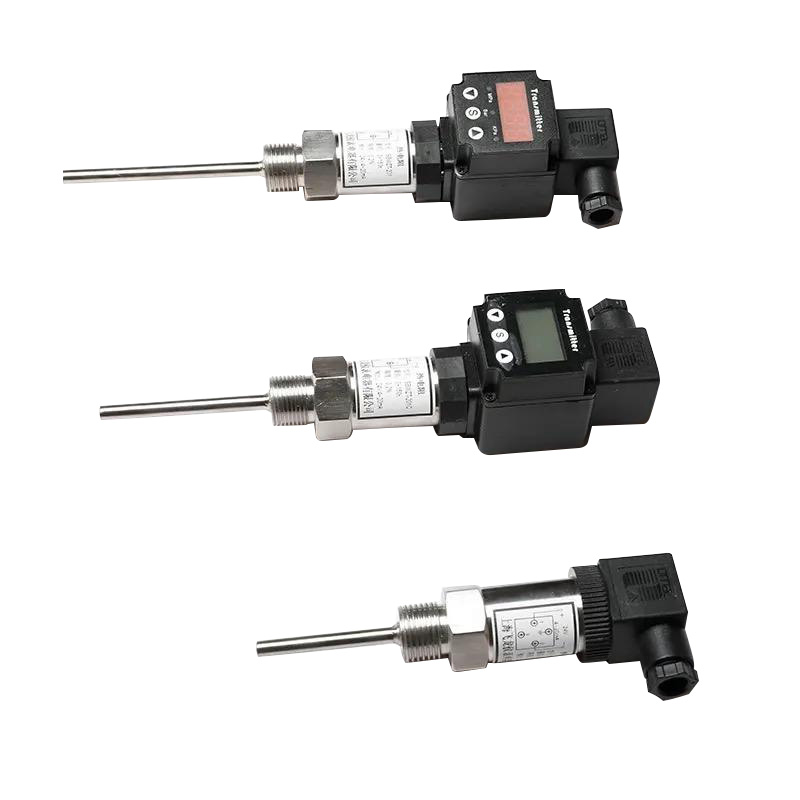

Integrerad temperaturgivare

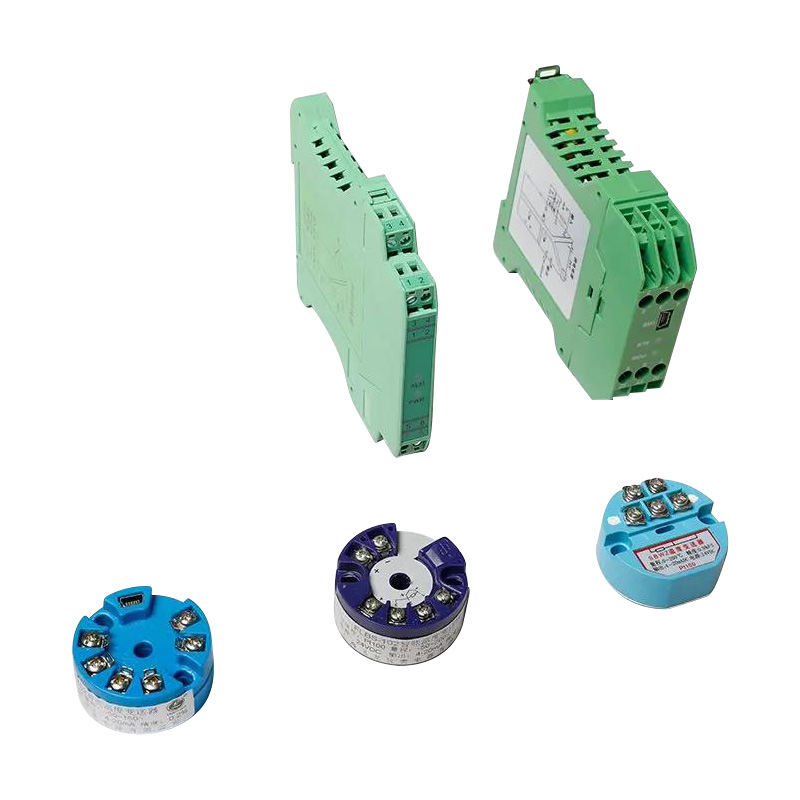

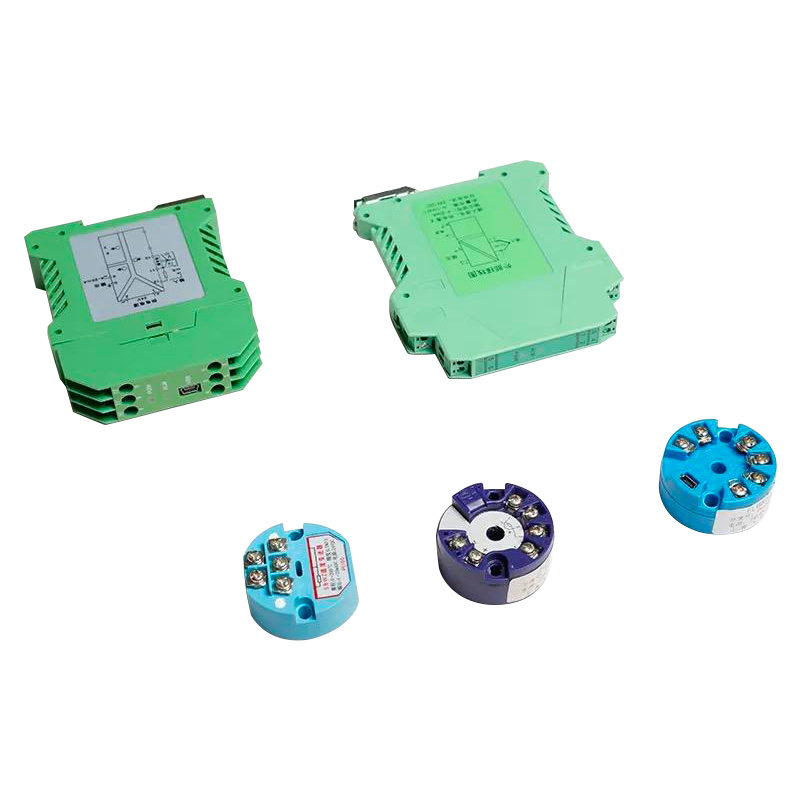

De integrerade strukturella termoelementen och termiska motståndsprodukterna med funktionen temperaturmätning och överföring kan realiseras genom att sätta tvåtrådssystemmodulerna i en sändare (SBWR och SBWZ) i anslutningsboxen till termoelementet och termiska motståndsprodukter, såsom normal förpackad typ, explosionssäker typ och mantlad typ. termoelementet och termiskt motstånd med standard graderingsmärke och genererar den linjära 4~20mA DC av den uppmätta temperaturen. Temperaturerna mäts och styrs av kontakten mellan DC-utgångssignalen och datorsystemet. Denna temperatursändare kan användas i stor utsträckning inom det vetenskapliga forskningsområdet inom industrisektorerna, såsom elkraft, metallurgi, petroleum, kemiteknik, flyg, mekanik, lätt industri, textil, medicin, livsmedel och nationellt försvar.

Begär offert

Utsignal	4-20mA DC-signal linjär med temperatur inom intervallet
Grundläggande noggrannhet	Termoelement temperatursändare±0,5%FS; Termisk resistans temperatursändare ±0,2%FS;
Överföringsläge	tvåtrådssystem
DC strömförsörjning	12-30V DC. märkspänning 24V DC
Lastimpedans	Gränsbelastning av lastmotstånd beräknad; RL(max)=50(U-12) I formeln är sändaren en likströmsspänning Under 24V märkspänning: RL(max)=50(24-12)=600Ω
Normala driftsmiljöer	a.Omgivningstemperatur: -25℃~85℃ (särskilda krav - 40℃~90℃) b. Relativ luftfuktighet: 5%-95% c.Mekanisk vibration: 10-150HZ. A=0,15 mm d. Inget medium orsakade korrosion på sändaren i den omgivande luften.
Elektromagnetstörningar	När radiosändaren på 20-1000MHz och 5W 0,5 meter från sändaren fungerar, ska den variera ± 0,15%FS.
Temperaturavvikelse	När omgivningstemperaturen varierar med 1℃ varierar nollpunkten ±0,15 % FS och mätområdet ändras ± 0,01 %FS

Användning och ledningar

1. Meddelande till ledningar: Observera att temperaturavkänningselementet är väl anslutet och mätområdet innan det lämnar fabriken. I allmänhet, vänligen justera inte intervalljusteringspotentiometern, om det inte är nödvändigt.

2. För installation av integrerade TC och RTD, se andra bruksanvisningar för samma typer av TC och RTD.

3. Integrerade TC och RTD är försedda med en tvåtrådig systemströmutgång, så endast två kopparledare behövs.

Exempel på beställning

Vänligen ange modell, graderingsmärke, total längd och infogat djup i ordning, dvs (L×I)

Exempel1:WRNKB-230 K 1150x1000

I.E: Tvåtrådssystem integrerat mantlat termoelement, fast bultinstallation, vattentät anslutningsbox, ytterdiameter Φ16mm, graderingsmärke K, total längd 1150, insticksdjup 1000mm.

Exempel 2: WZPKB-336 Pt100 L=1000

I.E: Tvåtrådssystem integrerat mantlat termiskt motstånd av platina, rörlig bultinstallation, vattentät anslutningslåda, ytterdiameter, graderingsmärke Pt100, total längd 1000 mm.

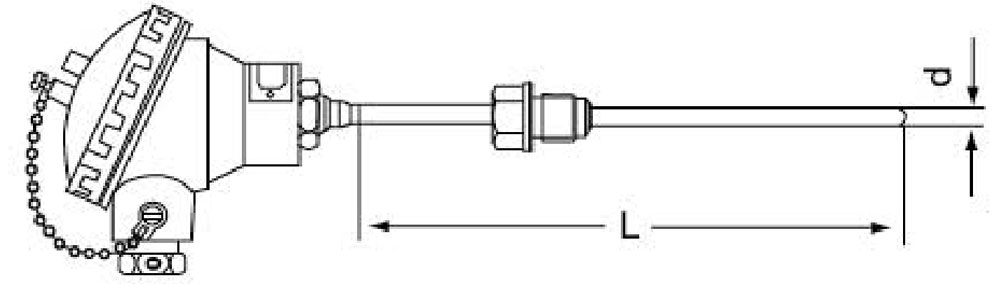

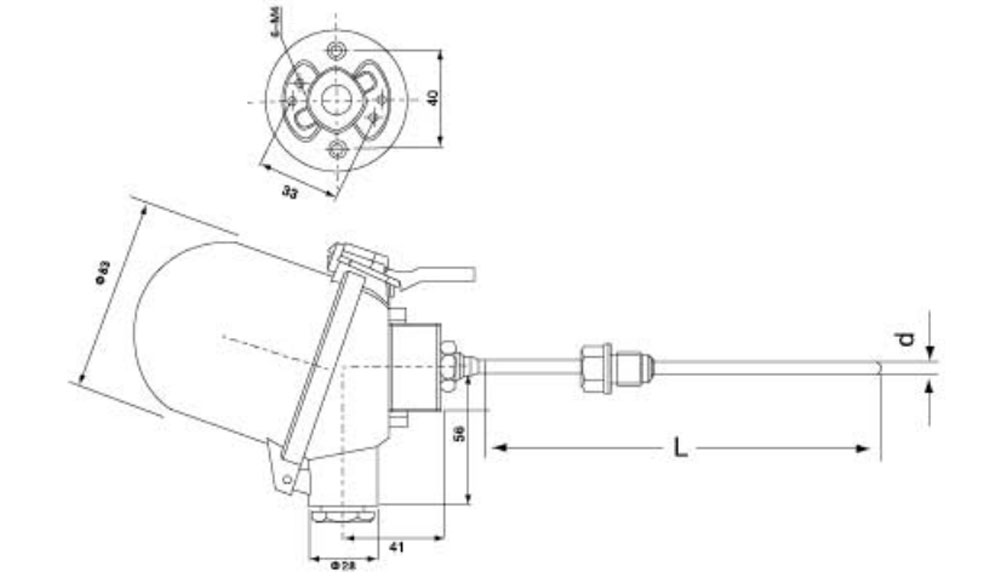

Termoelement och termiskt motstånd med temperaturgivare

Modellll	Examensmärke	Mätområde (℃)	Höljesrör
Modellll	Examensmärke	Mätområde (℃)	Material	Rör dia.	Spec.
SBWZPR-231	Pt100	-50- 400	1Cr18Ni9Ti, 316	Φ6-12	300×150 400×250 450×300 500×350
SBWRNR-231	R	0-1000	1Cr18NiSTi, GH2520, 316	Φ6-12	300×150 400×250 450×300 500×350

Modellll	Examensmärke	Mätområde (℃)	Höljesrör
Modellll	Examensmärke	Mätområde (℃)	Matenial	Rör dia.	Spec.
SBWZPK2-231	Pt100	-50- 400	1Cr18Ni9Ti, 316	Φ6-12	550×400 600×450 650×500 700×550 750×600 800×650 1000×850 1150×1000 1350×1200
SBWRNR2-231	R	0-1000	1Cr18Ni9Ti, GH2520, 316	Φ6-12

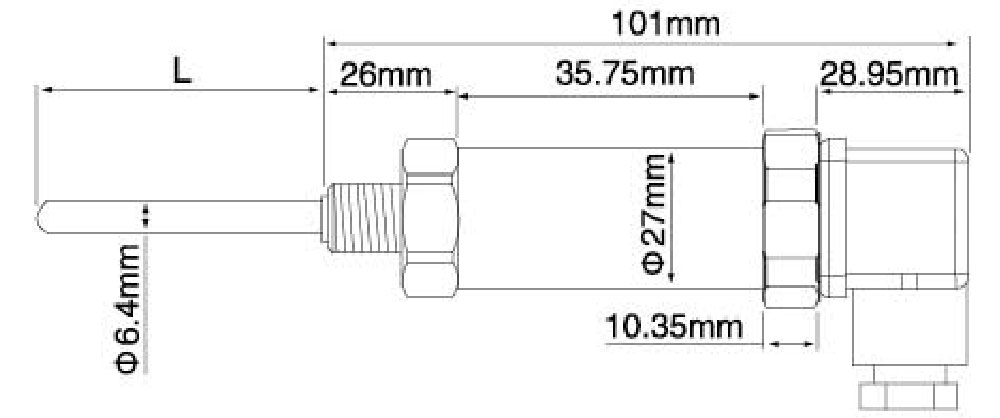

Hirschmann plug-in typ litet termiskt motstånd och termoelement

Modellll	Examensmärke	Mätområde (℃)	Höljesrör
Modellll	Examensmärke	Mätområde (℃)	Matenial	Rör dia.	Spec.
SBWET-201	Pt100	-50- 400	1Cr18Ni9Ti, 316	Φ4-12	50 100 150 200 300 400 500
SBWET-200	R	0-800	1Cr18Ni9Ti, GH2520, 316	Φ4-12	50 100 150 200 300 400 500
